チップの消費電力を10W減らしたら、施設の受電電力は何W減るのでしょうか。途中の電源変換や冷却まで考えると、削減できる電力は10Wより大きくなる場合があります。ただし、削減するW数が増えることと、削減率の%が大きくなることは別です。
大邱大学のKangHyun Yi氏は、OCP Korea Tech Day 2026の講演「Data Center: from the Grid to the Chip」で、チップから受電側へ電力をさかのぼる計算例を示しました。ここでは、その例を手掛かりに、変換効率とPUEの測定範囲、そして「1%」を割る分母を確かめます。掲載値は設計上の仮定であり、特定施設の節電実績ではありません。[1]
簡単にまとめると？
- PUEは施設全体のエネルギーをIT機器のエネルギーで割る指標で、冷却だけの倍率ではありません。
- 一定倍率の比例モデルなら、チップ側の10Wと施設側の16.8Wは、どちらもそれぞれの基準量の1%になり得ます。
- 入力電力の削減率、変換損失の削減率、効率のパーセントポイント差は、分母を分けて比べます。
変換効率は「出力÷入力」、PUEは「施設全体÷IT機器」
電源の変換効率は、入力した電力のうち、出力として渡せた電力の割合です。たとえば効率90%の電源から900Wを取り出すには、入力は1,000W必要です。間の100Wが、その変換で失われる電力になります。
同じ電力経路に変換段が続くときは、それぞれの効率を掛け合わせます。末端のチップへ渡す電力を固定した計算では、必要な入力電力は「チップの電力÷各段の効率の積」です。各段の負荷条件をそろえ、分岐する別の消費を含めない単純なモデルとして扱います。
一方、PUE（Power Usage Effectiveness）は、同じ期間の施設全体のエネルギーを、IT機器が使ったエネルギーで割る指標です。IT機器側には計算・記憶・通信を担う機器が入り、施設側にはそれらを支える配電、UPS、冷却、照明なども含まれます。チップ単体の効率とは、分母も測定範囲も異なります。[2][3]
PUEが1.4なら、その期間にIT機器が使ったエネルギーの1.4倍を施設全体で使った、という関係です。「冷却で40%増えた」と言い換えることはできません。また、この期間の比率だけでは、いま負荷を少し減らしたときに施設の電力が何W下がるかまでは決まりません。
1,000Wと1,680Wでは、1%のW数が違う

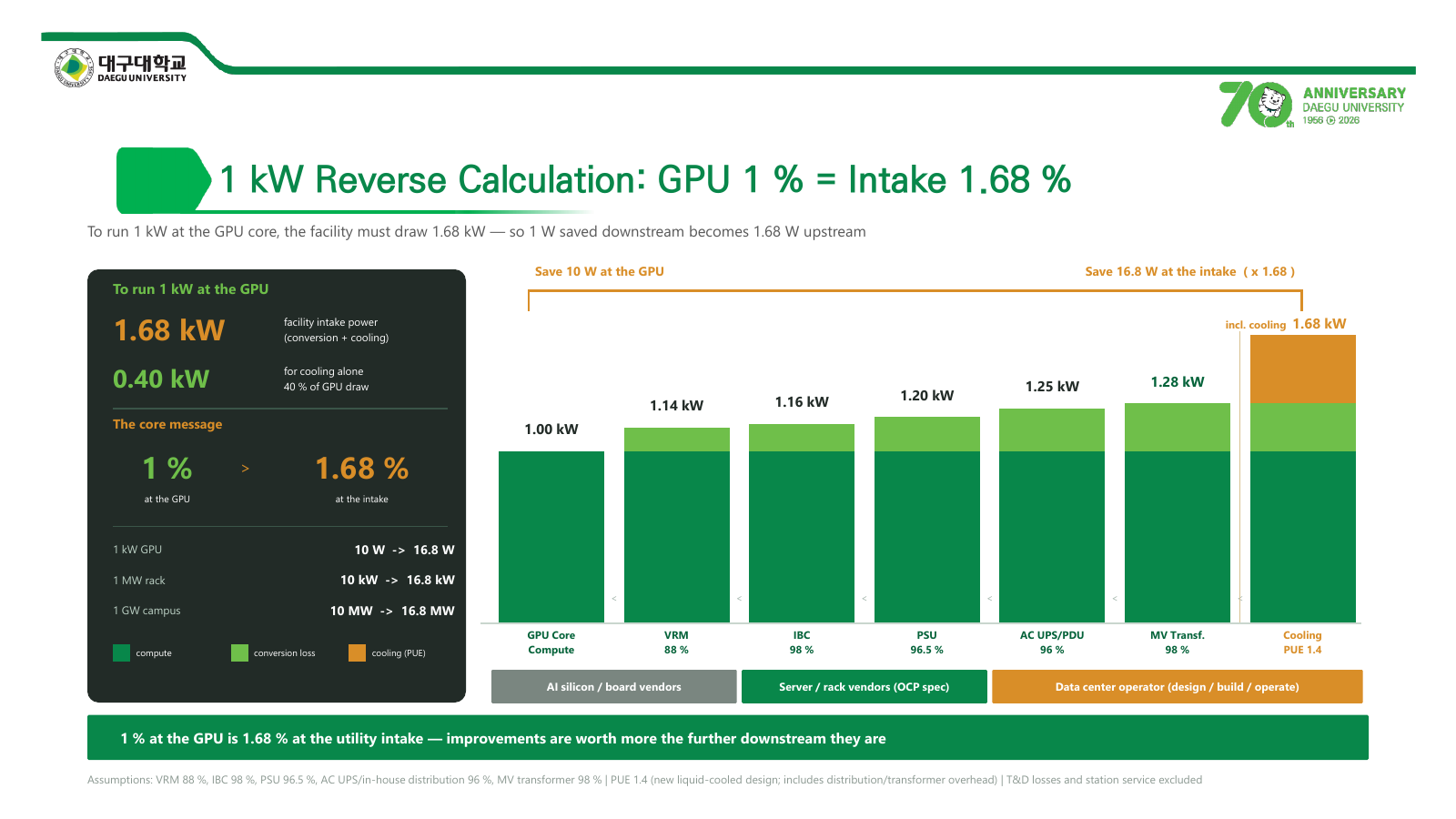

講演の2ページには、チップ側1,000Wに対し、施設側を1,680Wとする図があります。図中ではチップの10W削減を施設側の16.8W削減へ換算しています。ここで倍率1.68が変わらないと仮定すると、絶対量の換算は次のようになります。[1]
10W × 1.68 = 16.8W
しかし、%を求めるときは、削減前のそれぞれの電力で割ります。
- チップ側：10W ÷ 1,000W = 1%
- 施設側：16.8W ÷ 1,680W = 1%
この比例モデルでは、両方とも1%減です。図にある「GPU 1% = Intake 1.68%」という表現は、この二つの基準量で計算した相対削減率とは一致しません。16.8Wをチップ側の1,000Wで割れば1.68%になりますが、それは施設側の削減率ではありません。図が示すW数の換算と、%の説明を分けて読む必要があります。
これは、倍率一定で対象負荷を換算する例です。実施設には別のサーバーやネットワーク機器、負荷に比例しない設備消費もあります。一つのチップの1%削減が、施設全体でも1%削減になるとは限りません。対象以外の電力を含めた総量と、設備がどう追従するかを確かめる必要があります。
PUEを掛ける前に、IT機器の境界を決める
同じ図には、VRM（チップ向けの電圧調整段）88%、IBC（中間電圧への変換段）98%、PSU（電源装置）96.5%という仮定があります。この3段を通じてチップへ1kWを渡すなら、PSU入力は次の値です。
1kW ÷（0.88 × 0.98 × 0.965）≒ 1.202kW
このPSU入力を例のIT機器側の境界とし、同じ対象にPUE 1.4を対応させる解釈なら、1.202 × 1.4 ≒ 1.682kWとなり、図の1.68kWを再現できます。これは掲載された数値の関係を確かめるための計算で、講演者の測定境界を新たに確定したものではありません。
図にはさらにUPS・構内配電96%、変圧器98%も描かれています。この5段すべてを計算すると入力は約1.277kWです。その値へ、配電や変圧器の損失を既に含むPUEをそのまま掛けると、同じ損失を重ねて数えることになります。実際、原図の脚注にもPUEに配電・変圧器の負担を含むと記されています。[1]
また、約1.68kWと約1.28kWの差だけから、約0.40kWを冷却単独の消費と確定することもできません。冷却以外をどこまで含めたかが必要です。段ごとの変換損失を積み上げる計算と、施設全体のエネルギー比を使う計算は、境界を合わせてつなぎます。
入力が約8%減ることと、損失が約36%減ること
講演8ページは、5段の変換と3段の変換を比較しています。同じ1kWをチップに渡すという条件で、掲載された代表効率を使い、途中の計算結果を丸めずに求めると、次の関係になります。冷却は含めない比較です。[1]
- 5段：効率の積は約78.30%、入力は約1.2772kW、変換損失は約0.2772kW。
- 3段：0.98 × 0.985 × 0.88で約84.95%、入力は約1.1772kW、変換損失は約0.1772kW。
入力電力の低減は、約0.1000kWを元の入力1.2772kWで割って約7.83%。資料の約8%という説明と整合します。一方、変換損失の低減は、同じ約0.1000kWを元の損失0.2772kWで割るため、約36.08%です。
資料には変換損失30%減という表記もありますが、掲載された効率からはその値を再現できません。丸めた0.28kWから0.18kWへの変化で計算しても約35.7%です。ここでは別の仮定を補わず、入力と損失の分母を分けた計算結果として示します。変換段を減らせば、どの設備でもこの削減率になるという意味でもありません。
効率の「1ポイント改善」も、消費電力の「1%減」とは別
効率が96%から97%になる変化は、1パーセントポイントの上昇です。たとえば出力を1,000Wに保つなら、入力は1,000 ÷ 0.96 ≒ 1,041.7Wから、1,000 ÷ 0.97 ≒ 1,030.9Wへ変わります。約10.7W、元の入力に対して約1.03%の削減です。
効率の差は1ポイント、入力電力の減少率は約1.03%。同じ改善を表していても、割っている基準量が違います。さらに実際の効率は負荷などの条件で変わるため、代表値一つを年間の削減量へそのまま延ばすこともできません。
節電の説明を読むときは、まず「どこで測った量か」、次に「何を一定としたか」、最後に「何で割った%か」を確かめます。PUEと変換効率の役割が分かれていれば、チップの改善が施設側へ及ぶ意味を、W数と削減率を混同せずに考えられます。
