イオントラップ型の量子コンピューターでは、電極が作る電場でイオンを空間にとどめ、レーザーを用いて量子状態を操作したり、状態を読み出したりします。その光は、目的のイオンへ届かなければ役に立ちません。イオンのすぐ下にある電極、厚みのある基板、周囲のパッケージは、電気的な部品であると同時に光の通り道を囲む壁にもなります。
この関係が具体的に見えるのが、Sandia National Laboratoriesの研究者Melissa C. Revelleによる設計資料『Phoenix and Peregrine Ion Traps』です。本稿では2020年の固定版を使い、二つの表面電極型イオントラップを比べます。現在販売されている装置の仕様や、最新の量子ゲート性能を示す資料としては扱いません。
簡単にまとめると？
- 横からイオンへ光を入れるときは、イオンの高さだけでなく、基板の縁までの距離が通せる角度を決めます。中央が細い「くびれ」は、その距離を短くする形です。
- Phoenixには中央を貫く溝があり、基板を通る垂直方向の光路を使えます。Peregrineには、この中央溝を通る光路がありません。
- 開口数NAは向きと条件をそろえて比べます。開口が広いことと、実際の集光性能や量子ゲートの精度が高いことは、別の確認事項です。
平面の電極の上に、イオンを浮かせる
表面電極型イオントラップは、基板の表面付近に複数の電極を並べる構造です。PhoenixとPeregrineは、どちらも高周波の電場と制御用の電極を組み合わせる線形トラップで、イオンを保持する位置は電極面より上にあります。資料の光学アクセスの節では、その高さをPhoenixで68 µm、Peregrineで74 µmとしています。
イオンを電極面の外へ出せば、横方向から光を近づけられます。ただし「表面より上にある」だけでは、どの方向からでも自由に光を集められるわけではありません。集光する光には角度の広がりがあり、その一部が基板やパッケージにぶつかると、光の裾が削られます。この遮られ方をクリッピングと呼びます。
同資料のHigh Optical Access（HOA）プラットフォームは、表面をかすめる光を使いやすくするため、中央部が細い蝶ネクタイのような形を採っています。設計上の工夫は、光源だけでなく、光を受け入れる側の形にもあるわけです。
くびれが効くのは、縁までの距離を短くできるから

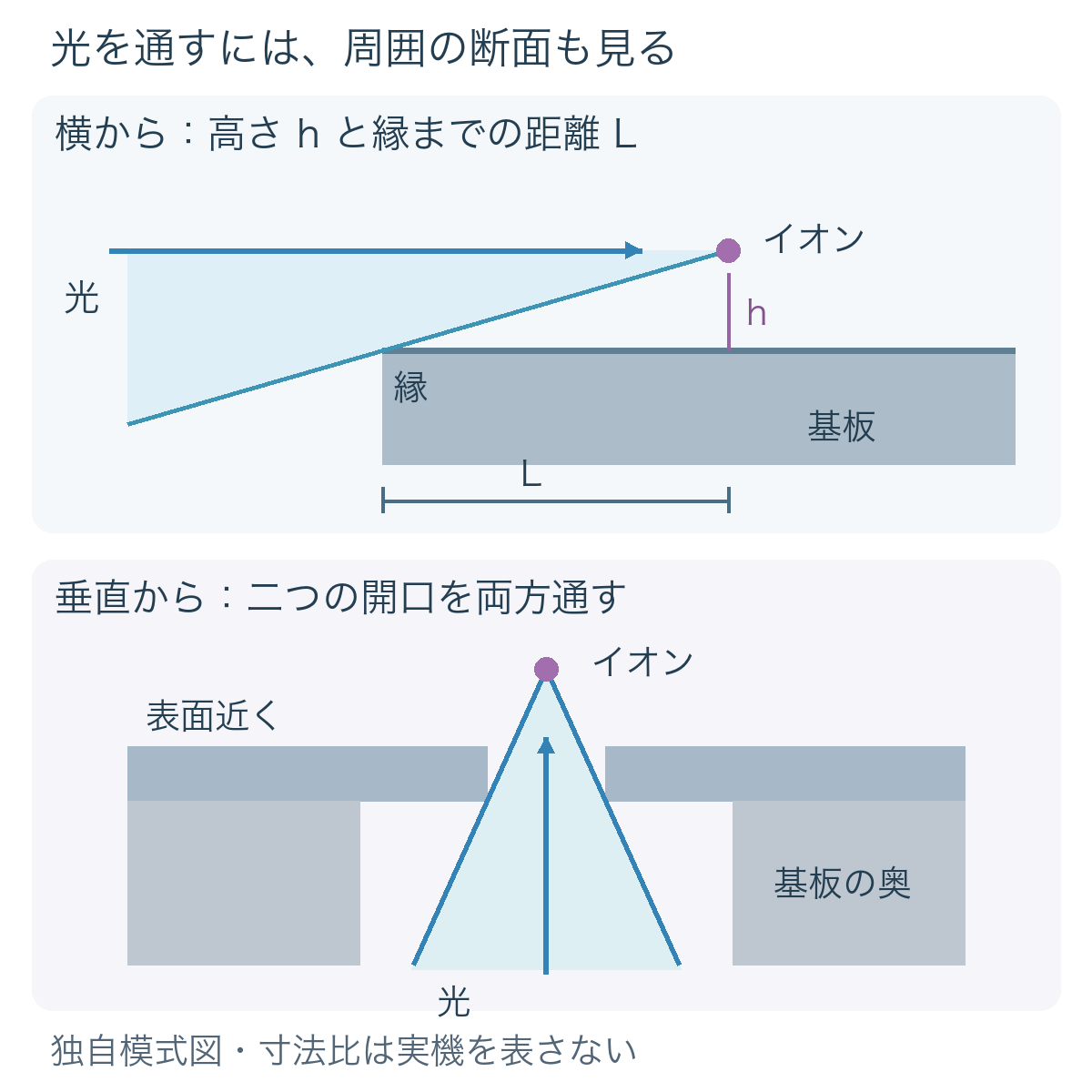

イオンへ横から光を集める様子を、断面で考えてみます。光の中心は表面にほぼ平行でも、集光する光の下側は表面へ近づきます。イオンから基板の縁までが長ければ、下向きに傾いた光は途中で表面に遮られます。縁が近ければ、その外側は空間なので、より大きく傾いた光も通せます。
単純な直線のモデルでは、イオンの高さをh、光の進む方向に沿った縁までの距離をLとすると、表面をぎりぎり避ける角度は arctan(h/L) です。hを上げるだけでなく、Lを小さくしても、通せる角度は広がります。くびれが役立つ理由は、この幾何学的な関係にあります。ただし実際の電極形状やイオンの高さは、イオンを保持する電場の設計とも結び付いているため、光の都合だけで自由に変えられる寸法ではありません。
資料では、くびれの幅は1.2 mmを超え、くびれを横切る方向に入れる光のNAを0.11、平面内で45度傾けて入れる光のNAを0.08としています。斜めに横切ると、同じ幅でも表面の上を進む距離が長くなるので、許される上下方向の角度は小さくなります。ここでの45度は基板の平面内での光の向きであり、次に説明する集光の半角とは別の角度です。
Phoenixの溝は、別の方向から光を入れる入口
PhoenixとPeregrineの違いは、イオンの高さだけではありません。Phoenixには中央に基板を貫く溝があり、基板の裏側からイオンへ向かう光路を設けられます。Peregrineは中央の量子操作領域にその溝を持たない表面型です。Phoenixの内部制御電極は上面の電極より低い層に置かれており、見た目の溝の幅だけでなく、電極と基板を含む立体的な断面を考える必要があります。
| 比較する点 | Phoenix | Peregrine |
|---|---|---|
| 基本の構成 | 中央に貫通溝を持つ表面電極型 | 中央溝のない表面電極型 |
| 資料に記されたイオンの高さ | 上面から68 µm | 表面から74 µm |
| 表面をかすめる横方向の光 | HOAのくびれを利用 | HOAのくびれを利用 |
| 中央溝を通る垂直方向の光 | 利用できる光路として説明 | この光路は該当しない |
中央の溝と、原子をトラップへ導入するためのローディング用の穴は、役割の異なる構造です。「Peregrineには穴が一切ない」という意味ではありません。比較したいのは、量子操作を行う中央領域を通してレーザーを入れられるか、という点です。
Phoenixの垂直方向について、資料が示すNAは0.25です。ただし制限要因の説明には注意が要ります。11ページは裏面側のエッチングを挙げ、24ページは表面金属の溝幅60 µmを挙げています。断面図にも複数の高さと幅が描かれています。本稿では、どちらか一方だけが支配的だと決めず、同じ光路上の開口をすべて通過する必要があると読みます。0.25は資料の設計説明として示し、溝幅一つから再計算できた値とはしません。
開口数NAを、向きと一緒に比較する
開口数（Numerical Aperture、NA）は、光軸を中心に受け入れる光の半角θと、周囲の屈折率nから、NA＝n sin θで表します。真空中でnを1とする理想的な円すいの見方なら、NA 0.11は半角約6.3度、0.08は約4.6度、0.25は約14.5度に対応します。これは数字の角度としての読み替えです。
ただし、このトラップの光路はすべての方向に同じ広さを持つ円形の入口ではありません。横から入れる場合の上下方向の制約と、中央溝を通る場合の制約を、そのまま一つの丸いレンズの性能のようには比べられません。資料も、光学アクセスを「集光したガウシアンビームのどれだけが構造物に遮られるか」で説明しています。ガウシアンビームには裾があるので、光線の境界を一本引くだけでは、失う光量まで決まりません。
資料にはビームウエスト2.5 µm未満への対応と、くびれを横切る370 nmの光をさらに遮らないようにしたパッケージ設計の説明があります。これらは同資料の光路・ビーム条件を伴う記述です。任意の波長、レンズ、入射方向でも同じ焦点が得られる保証へは広げられません。
広い穴でも、奥にあると光を制限する
断面全体を見る意味を、実機とは別の単純な模型で確かめます。光軸上の点から、距離dにある開口まで光を通し、開口の半幅をaとします。直線的な光線だけを考えると、片側の半角は arctan(a/d)、真空中の対応するNAは a/√(a²＋d²) です。
| 開口 | 半幅a | 点からの距離d | 半角 | 対応するNA |
|---|---|---|---|---|
| 近くの開口 | 50 µm | 100 µm | 約26.6度 | 約0.447 |
| 奥の、幅が2倍の開口 | 100 µm | 400 µm | 約14.0度 | 約0.243 |
奥の開口は幅が2倍でも、距離は4倍です。通せる角度は小さくなります。この二つを同じ光軸上に重ねるなら、両方を通れる範囲は小さいほうの約14.0度までです。「入口を広げたから十分」と判断せず、基板の厚さ、裏側の加工、パッケージまで確認する必要があることが分かります。この模型は直線光学の説明で、回折やビームの裾、軸のずれを含む光学設計の代用ではありません。
光学アクセスが良いと、何が分かり、何は残るか
トラップを比較するときは、まず光をどこから入れたいかを決めると、形の違いを判断しやすくなります。表面に沿って入れるなら、イオンの高さ、くびれの幅、平面内の入射方向、パッケージの縁が関係します。基板を通して入れるなら、中央溝の有無と、その奥まで続く開口が関係します。さらに使う波長と焦点の大きさ、許容するクリッピングをそろえて初めて、必要な光路が確保できるかを比べられます。
広い光学アクセスは、強く集光した光や、イオン列の特定のイオンを照らすための設計に役立ちます。しかしそれだけで、量子ゲートの忠実度、状態読出しの精度、イオンの加熱率が分かるわけではありません。それらには別の実験条件と測定が必要です。PhoenixとPeregrineの例が教えるのは、量子計算を支える光学系の一部が、レーザーやレンズだけでなく、電極と基板の形にも組み込まれているということです。
